در زندگی روزمره و صنعت همیشه نیاز به کنترل جریان سیالات وجود دارد چه در خانه هنگام باز و بسته شدن آب ماشین لباسشویی باشد چه در کارخانه ای بزرگ که خطوط تولید آن با هوا گاز یا روغن کار می کند در گذشته بیشتر این کنترل ها به صورت دستی انجام می شد اما امروزه با پیشرفت فناوری تجهیزات برقی و هوشمند جای آن را گرفته اند یکی از مهم ترین این تجهیزات شیر برقی است که وظیفه دارد عبور جریان سیال را با فرمان الکتریکی کنترل کند شیر برقی با سرعت بالا و دقت زیاد عمل می کند و به همین دلیل در سیستم هایی که نیاز به عملکرد خودکار دارند به کار می رود

در بسیاری از دستگاه ها از جمله سیستم های آبیاری خودکار تجهیزات سرمایش و گرمایش ماشین های صنعتی دستگاه های پزشکی و حتی وسایل خانگی شیر برقی نقشی اساسی دارد با این حال بیشتر مردم تنها نام آن را شنیده اند و کمتر می دانند که چند نوع شیر برقی وجود دارد هرکدام چگونه کار می کنند و برای چه کاربردی مناسب تر هستند

شناخت انواع شیر برقی کمک می کند تا هنگام خرید یا تعمیر تجهیزات بتوان انتخاب درستی داشت دانستن تفاوت میان شیر برقی آب گاز هوا یا بخار باعث صرفه جویی در هزینه و افزایش عمر دستگاه می شود هدف این مقاله این است که به زبان ساده انواع شیر برقی و نحوه عملکرد هرکدام را معرفی کند تا هر خواننده ای بتواند بدون نیاز به دانش فنی زیاد درک روشنی از این قطعه مهم به دست آورد

  شیر برقی چیست؟

شیر برقی وسیله ای است که برای کنترل عبور مایعات یا گازها با استفاده از نیروی برق به کار می رود این شیر از ترکیب یک شیر مکانیکی و یک عملگر برقی تشکیل شده است در واقع همان کاری که یک شیر دستی با چرخاندن دست انجام می دهد در شیر برقی توسط جریان الکتریکی و بوبین انجام می شود به همین دلیل سرعت عملکرد بسیار بالاتری دارد و نیاز به حضور انسان در محل نیست

شیر برقی با دریافت فرمان از یک منبع الکتریکی مثل کلید کنترل یا سیستم خودکار باز و بسته می شود در لحظه ای که برق به آن می رسد میدان مغناطیسی در بوبین ایجاد می شود و باعث حرکت هسته فلزی داخل شیر می گردد این حرکت مسیر عبور سیال را باز یا بسته می کند وقتی جریان برق قطع شود فنر داخلی قطعه را به حالت اولیه برمی گرداند و مسیر مجدداً بسته یا باز می شود

شیرهای برقی در واقع تبدیل کننده انرژی الکتریکی به حرکت مکانیکی هستند و به همین خاطر در گروه عملگرهای الکترومکانیکی قرار می گیرند از آنجا که کنترل سیال به شکل دقیق و سریع انجام می شود این وسیله در سیستم های خودکار صنعتی و خانگی نقش اساسی دارد به عنوان نمونه در ماشین لباسشویی وقتی برق به شیر برقی برسد آب وارد مخزن می شود و به محض قطع جریان برق مسیر بسته می شود همین عملکرد ساده در صنایع بزرگ هم با مقیاس و فشارهای بالاتر تکرار می شود

شیر برقی ها در انواع گوناگون تولید می شوند تا بتوانند برای سیالات مختلف مانند آب هوا گاز بخار یا روغن به کار روند هر نوع بر اساس شرایط فشار دما و جنس سیال طراحی خاص خود را دارد در نتیجه انتخاب نوع مناسب آن در عملکرد کلی سیستم اهمیت زیادی دارد شناخت ساختار و عملکرد شیر برقی اولین گام برای درک تفاوت مدل های مختلف آن است

 نحوه عملکرد شیر برقی

عملکرد شیر برقی بر پایه تبدیل انرژی الکتریکی به نیروی مغناطیسی و سپس حرکت مکانیکی است در مرکز این وسیله قطعه ای به نام بوبین وجود دارد که در واقع یک سیم پیچ از جنس مس است زمانی که جریان برق از بوبین عبور می کند میدان مغناطیسی تولید می شود این میدان نیرویی ایجاد می کند که هسته فلزی متحرک داخل شیر را به سمت بالا یا پایین حرکت می دهد حرکت هسته باعث باز شدن یا بسته شدن مسیر سیال می شود

در حالت عادی زمانی که برق قطع است مسیر عبور بسته می ماند اما به محض وصل شدن برق نیروی مغناطیسی ایجاد شده بر نیروی فنر غلبه می کند و مسیر باز می شود به این نوع عملکرد نرمال بسته گفته می شود در بعضی مدل ها برعکس این حالت طراحی شده و مسیر در حالت بدون برق باز است که به آن نرمال باز می گویند انتخاب میان این دو نوع بستگی به نوع کاربرد سیستم دارد

در کنار این عملکرد ساده برخی شیرهای برقی دارای مکانیزم های پیچیده تری هستند تا بتوانند در فشارهای بالا یا در سیستم هایی با دبی زیاد کار کنند در این حالت از ساختارهای غیرمستقیم یا ترکیبی استفاده می شود که در آن فشار سیال خود نقش کمکی در باز و بسته شدن شیر دارد در شیرهای غیرمستقیم یک روزنه کوچک یا مجرای کمکی وجود دارد که باعث متعادل شدن فشار دو طرف دیافراگم می شود و با ایجاد اختلاف فشار مسیر اصلی باز می گردد

زمان واکنش شیر برقی معمولاً بین چند میلی ثانیه تا چند دهم ثانیه است همین سرعت بالا باعث شده از آن در سیستم هایی استفاده شود که نیاز به کنترل سریع دارند مانند خطوط تولید دستگاه های بسته بندی تجهیزات تهویه و سیستم های ایمنی شیر برقی در صورت تنظیم درست می تواند هزاران بار در روز عمل کند بدون آن که نیازی به تنظیم دستی یا دخالت انسان باشد.

در نهایت اساس عملکرد تمام انواع شیر برقی بر همین اصل است جریان برق وارد بوبین می شود نیروی مغناطیسی تولید می کند هسته حرکت می کند مسیر باز یا بسته می شود با قطع جریان برق میدان مغناطیسی از بین می رود فنر به حالت اولیه برمی گردد و مسیر در موقعیت ابتدایی خود قرار می گیرد این چرخه ساده ولی دقیق باعث شده شیر برقی به عنوان یکی از مطمئن ترین ابزارهای کنترل سیال در صنایع مختلف شناخته شود.

  اجزای تشکیل دهنده شیر برقی

شیر برقی از چند بخش اصلی تشکیل شده که هرکدام نقش مشخصی در عملکرد دقیق دستگاه دارند آشنایی با این اجزا کمک می کند تا هنگام انتخاب یا تعمیر شیر بتوان عملکرد آن را بهتر درک کرد و عیب های احتمالی را تشخیص داد

بوبین:
یکی از مهم ترین قطعات شیر برقی است بوبین در واقع سیم پیچی از جنس مس است که دور یک استوانه پیچیده شده وقتی جریان برق از آن عبور می کند میدان مغناطیسی تولید می شود و این میدان باعث حرکت هسته فلزی داخل شیر می گردد بوبین معمولاً داخل محفظه ای پلاستیکی یا فلزی قرار دارد تا از آسیب در برابر رطوبت و حرارت محافظت شود .هسته متحرک قطعه ای فلزی است که درون بوبین حرکت می کند این هسته بر اثر نیروی مغناطیسی بالا کشیده می شود یا پایین می رود و همین حرکت باعث باز یا بسته شدن مسیر عبور سیال می شود دقت در حرکت هسته اهمیت زیادی دارد چون اگر جرم یا زنگ زدگی روی آن بنشیند عملکرد شیر کند یا متوقف می شود

فنر بازگرداننده:
قطعه ای ساده اما حیاتی است این فنر زمانی که برق قطع می شود هسته را به موقعیت اولیه برمی گرداند تا مسیر دوباره بسته یا باز شود وظیفه فنر حفظ حالت پیش فرض شیر است و در مدل های نرمال بسته و نرمال باز نقش متفاوتی دارد

بدنه:
بخش خارجی و اصلی شیر برقی است که معمولاً از جنس برنج استیل یا آلومینیوم ساخته می شود بدنه باید در برابر فشار و خوردگی مقاوم باشد چون تماس مستقیم با سیال دارد شکل و طراحی بدنه بسته به نوع سیال و فشار کاری می تواند متفاوت باشد

دیافراگم یا پیستون:
بخش دیگری است که وظیفه کنترل دقیق جریان را دارد در مدل های غیرمستقیم دیافراگم به کمک فشار سیال مسیر را باز یا بسته می کند این قسمت از لاستیک مقاوم تفلون یا مواد پلیمری خاص ساخته می شود تا در برابر حرارت و فشار بالا دوام داشته باشد

درپوش و آب بندها :
قطعات کم اهمیت تری به نظر می رسند اما نقش مهمی در جلوگیری از نشت سیال دارند درپوش معمولاً قسمت بالایی شیر را می پوشاند و آب بندها یا اورینگ ها بین اتصالات قرار می گیرند تا فشار داخل سیستم حفظ شود

در بعضی مدل های خاص فیلتر داخلی نیز در ابتدای مسیر قرار دارد تا از ورود ذرات و آلودگی به بخش های داخلی جلوگیری کند وجود این فیلتر عمر شیر برقی را افزایش می دهد و مانع از گیر کردن هسته یا دیافراگم می شود

در مجموع عملکرد هماهنگ این اجزا باعث می شود شیر برقی بتواند در کمترین زمان مسیر عبور سیال را کنترل کند هر نقص یا خرابی در یکی از این قطعات ممکن است کل عملکرد سیستم را مختل کند به همین دلیل شناخت اجزای داخلی شیر برقی برای استفاده بهینه و نگهداری درست از آن ضروری است.





انواع شیر برقی بر اساس نوع عملکرد

شیرهای برقی از نظر نحوه عملکرد و نحوه باز و بسته شدن مسیر سیال به سه نوع اصلی تقسیم می شوند این سه مدل شامل شیر برقی مستقیم شیر برقی غیرمستقیم یا سروو و شیر برقی ترکیبی هستند هر کدام از این مدل ها متناسب با فشار کاری و نوع سیستم طراحی شده اند و عملکرد خاص خود را دارند

1.شیر برقی مستقیم

در این نوع شیر مسیر عبور سیال به طور مستقیم توسط حرکت هسته باز و بسته می شود بوبین هنگام دریافت جریان برق میدان مغناطیسی ایجاد می کند و مستقیماً هسته را جابه جا می کند تا مسیر باز شود این مدل نیاز به فشار کم یا صفر در ورودی دارد و به همین دلیل در سیستم هایی که فشار سیال پایین است بهترین گزینه محسوب می شود

شیر برقی مستقیم معمولاً در دستگاه هایی استفاده می شود که حجم جریان کم و واکنش سریع مورد نیاز است مانند سیستم های پزشکی ماشین آلات دقیق و دستگاه های کنترل گاز در این مدل ساختار ساده باعث افزایش دوام و کاهش احتمال خرابی می شود اما برای فشارهای بالا مناسب نیست چون بوبین باید نیروی زیادی برای غلبه بر فشار سیال تولید کند

2.شیر برقی غیرمستقیم یا سروو

در این نوع شیر باز و بسته شدن مسیر به کمک فشار خود سیال انجام می شود زمانی که بوبین تحریک می شود مسیر کوچکی باز می شود و اختلاف فشار دو سمت دیافراگم باعث بالا رفتن یا پایین آمدن آن می گردد و مسیر اصلی جریان باز می شود این مدل فقط زمانی کار می کند که فشار ورودی به حد مشخصی برسد به همین دلیل در سیستم هایی با فشار ثابت مانند خطوط آب شهری یا تاسیسات صنعتی استفاده می شود

مزیت اصلی شیر برقی غیرمستقیم این است که به نیروی الکتریکی کمتری نیاز دارد چون بیشتر انرژی لازم برای باز کردن مسیر را فشار سیال فراهم می کند به همین دلیل در سایزهای بزرگ تر و جریان های زیاد کاربرد بیشتری دارد مانند سیستم های آبیاری، بویلرها و خطوط بخار

3.شیر برقی ترکیبی

این نوع ترکیبی از دو مدل قبلی است و برای شرایطی طراحی شده که فشار ورودی ممکن است تغییر کند در ساختار ترکیبی هم نیروی مغناطیسی بوبین نقش دارد و هم فشار سیال در نتیجه شیر می تواند در فشارهای پایین نیز عمل کند و در عین حال توان تحمل فشار بالا را هم داشته باشد

شیر برقی ترکیبی در سیستم هایی کاربرد دارد که گاهی فشار کم و گاهی زیاد است و نیاز به عملکرد پایدار دارند مانند دستگاه های صنعتی چندمنظوره یا خطوط تولیدی که در چند مرحله مختلف کار می کنند این نوع به دلیل کارایی بالا و عملکرد مطمئن در شرایط متغیر از محبوب ترین مدل های امروزی در صنایع مختلف محسوب می شود

در مجموع تفاوت این سه نوع در نحوه انتقال نیرو برای باز و بسته شدن مسیر سیال است انتخاب نوع شیر برقی بر اساس فشار سیال دبی جریان نوع سیال و سرعت واکنش مورد نیاز انجام می شود آشنایی با تفاوت میان مدل مستقیم غیرمستقیم و ترکیبی به کاربر کمک می کند تا بهترین گزینه را برای سیستم خود انتخاب کند

انواع شیر برقی بر اساس نوع سیال

شیرهای برقی برای کار با انواع سیالات مختلف طراحی می شوند تا عملکرد بهینه و دوام طولانی داشته باشند نوع سیال تعیین کننده جنس بدنه، نوع دیافراگم، فشار کاری و طراحی داخلی شیر است در مجموع شیرهای برقی برای آب هوا گاز بخار و روغن تولید می شوند و هرکدام ویژگی های خاص خود را دارند

1.شیر برقی آب

شیر برقی آب متداول ترین نوع است و در صنایع و مصارف خانگی بسیار به کار می رود از ماشین لباسشویی تا سیستم های آبیاری و خطوط آب شهری از این نوع شیر استفاده می شود بدنه این شیر معمولاً از برنج یا پلاستیک مقاوم ساخته می شود و دیافراگم آن باید در برابر رسوب و کلر مقاوم باشد شیر برقی آب معمولاً با فشار پایین و دبی متوسط طراحی می شود

2.شیر برقی هوا

شیر برقی هوا برای کنترل جریان هوا یا گازهای فشرده به کار می رود و در سیستم های پنوماتیک و دستگاه های صنعتی کاربرد دارد این شیرها معمولاً از آلومینیوم یا فولاد مقاوم ساخته می شوند و دیافراگم آن ها باید در برابر سایش ناشی از جریان هوا دوام داشته باشد شیر برقی هوا برای سیستم هایی با سرعت واکنش بالا مناسب است و می تواند هزاران بار در روز عمل کند

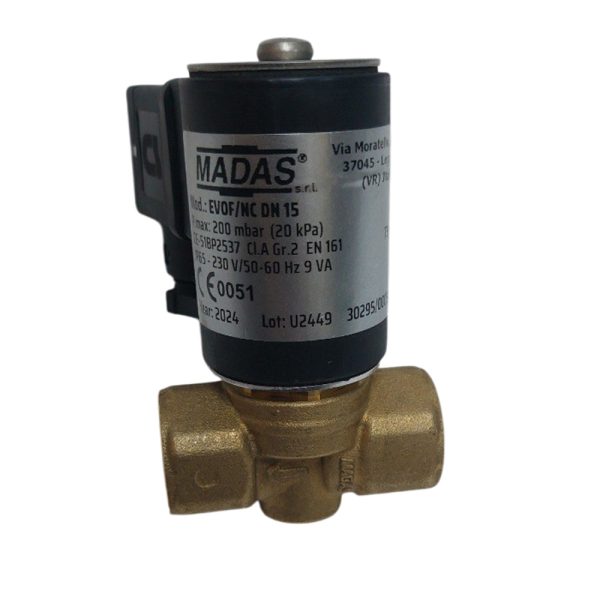

H3  شیر برقی گاز

شیر برقی گاز برای انواع گازهای صنعتی و خانگی طراحی شده است این نوع شیر باید کاملاً آب بندی باشد تا هیچ نشتی رخ ندهد و جنس بدنه و دیافراگم آن در برابر گاز مقاوم باشد شیر برقی گاز در خطوط انتقال گاز، سیستم های گرمایشی و تجهیزات صنعتی استفاده می شود و نصب و نگهداری دقیق در آن اهمیت زیادی دارد

3.شیر برقی بخار

شیر برقی بخار برای سیستم های بخار صنعتی و حرارتی کاربرد دارد دیافراگم و بدنه این شیر باید در برابر دماهای بالا مقاوم باشد و فشار کاری زیاد را تحمل کند این نوع شیر معمولاً از فولاد ضدزنگ ساخته می شود و در بویلرها، خطوط گرمایش و صنایع غذایی و شیمیایی استفاده می شود

4.شیر برقی روغن

شیر برقی روغن برای کنترل روغن های هیدرولیک و روان کننده ها به کار می رود جنس بدنه و دیافراگم آن باید با روغن سازگار باشد و مقاومت شیمیایی بالایی داشته باشد شیر برقی روغن در سیستم های هیدرولیک ماشین آلات صنعتی و خودروهای سنگین استفاده می شود و دقت عملکرد آن برای حفظ فشار و جریان حیاتی است

شناخت انواع شیر برقی بر اساس نوع سیال کمک می کند تا هنگام انتخاب شیر مناسب برای سیستم خود بتوان بهترین گزینه را انتخاب کرد و از مشکلاتی مانند خوردگی نشتی یا خرابی زودرس جلوگیری کرد هر سیال نیازهای خاص خود را دارد و استفاده از شیر اشتباه می تواند عملکرد کل سیستم را تحت تاثیر قرار دهد

انواع شیر برقی بر اساس ساختار بدنه

شیرهای برقی از نظر ساختار بدنه و طراحی داخلی به مدل های مختلفی تقسیم می شوند ساختار بدنه شیر برقی تعیین کننده مقاومت آن در برابر فشار دما و نوع سیال است و همچنین عملکرد دقیق شیر را تضمین می کند آشنایی با انواع ساختار بدنه به کاربر کمک می کند بهترین شیر را برای سیستم خود انتخاب کند

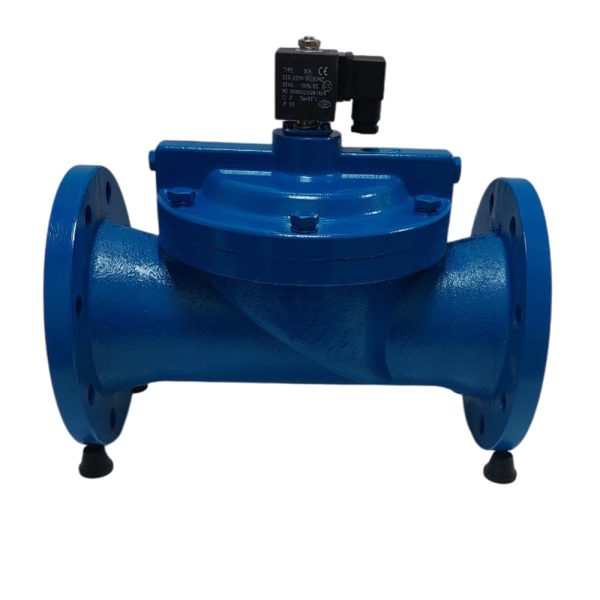

1.شیر برقی دیافراگمی

در این نوع شیر مسیر جریان توسط دیافراگم انعطاف پذیر کنترل می شود حرکت دیافراگم به کمک هسته و نیروی مغناطیسی بوبین مسیر را باز یا بسته می کند شیر برقی دیافراگمی برای جریان های کم تا متوسط مناسب است و در سیستم های آب و بخار با فشار پایین استفاده می شود این شیرها به دلیل ساختار ساده و کم حجم محبوبیت زیادی دارند

H3  شیر برقی پیستونی

شیر برقی پیستونی دارای یک پیستون متحرک است که مسیر عبور سیال را باز و بسته می کند این نوع شیر برای جریان های با فشار بالا مناسب است و عملکرد دقیق و قابل اطمینان دارد شیرهای پیستونی معمولاً در خطوط بخار و روغن صنعتی استفاده می شوند

2.شیر برقی سماوری

شیر برقی سماوری یا Plug Valve دارای یک هسته مخروطی شکل است که درون بدنه قرار گرفته و با چرخش یا حرکت عمودی مسیر جریان را باز یا بسته می کند این شیرها در سیستم هایی که نیاز به کنترل سریع و دقیق دارند کاربرد دارند و می توانند جریان های زیاد را تحمل کنند

3.شیر برقی شناور

شیر برقی شناور برای کنترل سطح مایعات طراحی شده است هسته متحرک با سطح مایع ارتباط دارد و با تغییر سطح مسیر جریان را باز یا بسته می کند این نوع شیر معمولاً در مخازن و تانک های صنعتی و سیستم های ذخیره آب استفاده می شود

4.شیر برقی مخلوط کن

این شیر قادر است دو یا چند مسیر جریان را با هم ترکیب کند و جریان یکنواختی تولید کند شیر برقی مخلوط کن در سیستم های تهویه مطبوع، گرمایش و خطوط صنعتی استفاده می شود و امکان تنظیم دقیق نسبت جریان سیالات مختلف را فراهم می کند

شناخت انواع شیر برقی بر اساس ساختار بدنه کمک می کند تا در هنگام خرید، نصب یا تعمیر شیر بتوان بهترین گزینه را با توجه به نوع سیال، فشار و دبی انتخاب کرد انتخاب اشتباه ساختار بدنه می تواند باعث خرابی زودرس شیر یا عملکرد ناکافی سیستم شود

انواع شیر برقی از نظر تعداد راه ها

شیرهای برقی از نظر تعداد راه یا مسیر عبور سیال به دو راهه، سه راهه و چهار راهه تقسیم می شوند تعداد راه ها مشخص می کند که چند مسیر جریان می تواند به طور همزمان کنترل شود و این موضوع در طراحی سیستم های صنعتی و خانگی اهمیت زیادی دارد

1.شیر برقی دو راهه

شیر برقی دو راهه ساده ترین نوع است و فقط یک مسیر ورودی و یک مسیر خروجی دارد با تحریک بوبین مسیر باز یا بسته می شود این شیر برای کنترل جریان مستقیم سیالات مانند آب، هوا یا روغن کاربرد دارد و در سیستم های کوچک و متوسط به کار می رود

2. شیر برقی سه راهه

شیر برقی سه راهه دارای یک مسیر ورودی و دو مسیر خروجی یا برعکس است این نوع شیر می تواند جریان سیال را بین دو مسیر تقسیم کند یا مسیر جریان را از یک مسیر به مسیر دیگر منتقل کند شیر سه راهه در سیستم های گرمایش، تهویه و خطوط صنعتی که نیاز به تغییر مسیر جریان دارند استفاده می شود

3.شیر برقی چهار راهه

شیر برقی چهار راهه پیچیده تر است و چهار مسیر جریان دارد این نوع شیر امکان کنترل جریان در چند مسیر به طور همزمان یا ترتیب خاص را فراهم می کند و معمولاً در سیستم های هیدرولیک و پنوماتیک بزرگ کاربرد دارد شیر چهار راهه قابلیت تنظیم دقیق نسبت جریان و تغییر مسیر سیال را در زمان کوتاه فراهم می کند

شناخت تعداد راه های شیر برقی کمک می کند تا برای کاربرد مورد نظر بهترین گزینه انتخاب شود انتخاب اشتباه می تواند باعث نارسایی در عملکرد سیستم یا کاهش بازده شود

انواع شیر برقی از نظر وضعیت عملکرد

شیرهای برقی از نظر وضعیت عملکرد به دو نوع نرمال باز و نرمال بسته تقسیم می شوند وضعیت عملکرد مشخص می کند که مسیر عبور سیال در حالت بدون برق باز است یا بسته این ویژگی در انتخاب شیر مناسب برای کاربردهای مختلف اهمیت زیادی دارد

1.نرمال باز

در شیر نرمال باز مسیر عبور سیال زمانی که برق قطع است باز می ماند و با وصل شدن جریان برق مسیر بسته می شود این نوع شیر معمولاً برای سیستم هایی استفاده می شود که در صورت قطع برق باید جریان سیال ادامه داشته باشد مانند سیستم های تخلیه اضطراری یا مخازن ذخیره آب شیر نرمال باز تضمین می کند که حتی در نبود نیروی برق جریان سیال برقرار بماند

2.نرمال بسته

در شیر نرمال بسته مسیر عبور سیال در حالت بدون برق بسته است و با دریافت فرمان الکتریکی مسیر باز می شود این نوع شیر در بیشتر سیستم های صنعتی و خانگی کاربرد دارد زیرا کنترل دقیق جریان و قطع سریع سیال در صورت عدم نیاز را فراهم می کند نمونه های رایج آن شامل ماشین لباسشویی سیستم های آبیاری خودکار و خطوط تولید صنعتی است

انتخاب وضعیت عملکرد مناسب شیر برقی بستگی به نیاز سیستم دارد در صورتی که جریان سیال باید همیشه برقرار باشد نوع نرمال باز بهترین گزینه است و اگر نیاز به کنترل دقیق و قطع سریع جریان داریم نوع نرمال بسته انتخاب مناسبی خواهد بود آشنایی با این دو نوع کمک می کند تا کارایی و ایمنی سیستم حفظ شود



 چک لیست انواع شیر برقی



━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

ردیف ۱ — بر اساس نوع عملکرد

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

▫️ شیر برقی مستقیم

▫️ شیر برقی غیرمستقیم (سروو)

▫️ شیر برقی ترکیبی



━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

ردیف ۲ — بر اساس نوع سیال

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

▫️ شیر برقی آب

▫️ شیر برقی هوا

▫️ شیر برقی گاز

▫️ شیر برقی بخار

▫️ شیر برقی روغن



━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

ردیف ۳ — بر اساس ساختار بدنه

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

▫️ شیر برقی دیافراگمی

▫️ شیر برقی پیستونی

▫️ شیر برقی سماوری

▫️ شیر برقی شناور

▫️ شیر برقی مخلوط کن



━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

ردیف ۴ — از نظر تعداد راه ها

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

▫️ شیر برقی دو راهه

▫️ شیر برقی سه راهه

▫️ شیر برقی چهار راهه



━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

ردیف ۵ — از نظر وضعیت عملکرد

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

▫️ نرمال باز

▫️ نرمال بسته

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

جنس بدنه و ولتاژ تغذیه شیر برقی

جنس بدنه شیر برقی یکی از مهم ترین عوامل تعیین کننده دوام و عملکرد آن است شیر برقی معمولاً از مواد مقاوم در برابر فشار دما و نوع سیال ساخته می شود شایع ترین مواد شامل برنج استیل آلومینیوم و پلاستیک مقاوم هستند انتخاب جنس مناسب بستگی به نوع سیال فشار کاری دما و شرایط محیطی دارد

جنس بدنه

• برنج: مقاوم در برابر خوردگی و فشار متوسط، مناسب برای آب و گاز
• استیل ضدزنگ: مقاومت بالا در برابر حرارت و خوردگی، مناسب برای بخار و روغن
• آلومینیوم: سبک و مناسب برای هوا و سیستم های پنوماتیک
• پلاستیک مقاوم: مناسب برای آب و سیالات شیمیایی با فشار پایین

ولتاژ و منبع تغذیه

شیرهای برقی با ولتاژهای مختلف تولید می شوند معمول ترین ولتاژها شامل 12 ولت 24 ولت 110 ولت و 220 ولت هستند شیرهای برقی ولتاژ پایین معمولاً در سیستم های خودرو و تجهیزات کوچک به کار می روند و ولتاژ بالاتر برای سیستم های صنعتی و خانگی استفاده می شود

نوع منبع تغذیه نیز اهمیت دارد برخی شیرها با جریان مستقیم DC و برخی با جریان متناوب AC کار می کنند جریان DC معمولاً برای سیستم های کم مصرف و خودکار مناسب است و جریان AC برای سیستم های صنعتی با جریان بالا و پایدار استفاده می شود

 ملاحظات انتخاب شیر برقی

• فشار کاری: باید متناسب با حداکثر فشار سیستم باشد
• دمای سیال: انتخاب جنس دیافراگم و بدنه بر اساس دمای کاری انجام شود
• نوع سیال: برای سیالات خورنده یا ساینده جنس مقاوم انتخاب شود
• محیط نصب: در محیط های مرطوب یا فضای باز بدنه مقاوم در برابر خوردگی لازم است
• سرعت پاسخ دهی: بسته به نیاز سیستم شیر با زمان واکنش مناسب انتخاب شود

H3  نکات نگهداری

• بررسی دوره ای بوبین و اتصالات الکتریکی
• تمیز کردن فیلتر و مسیر عبور سیال برای جلوگیری از گرفتگی
• بررسی دیافراگم و فنر برای اطمینان از عملکرد صحیح
• نصب شیر در موقعیت مناسب و مطابق دستورالعمل تولیدکننده

کاربردهای شیر برقی

شیرهای برقی به دلیل سرعت عملکرد بالا دقت کنترل و قابلیت اتوماسیون در صنایع مختلف و سیستم های خانگی کاربرد گسترده ای دارند این شیرها می توانند جریان آب هوا گاز بخار یا روغن را به صورت خودکار کنترل کنند و از نظر اقتصادی و عملیاتی مزایای زیادی ارائه می دهند

1.کاربردهای صنعتی

در صنایع مختلف شیر برقی نقش حیاتی دارد در خطوط تولید مواد غذایی و دارویی برای کنترل دقیق جریان مایعات و گازها استفاده می شود در صنایع شیمیایی و پتروشیمی شیرهای برقی جریان سیالات خورنده یا سمی را به صورت ایمن کنترل می کنند در خطوط بخار و روغن صنعتی این شیرها امکان قطع و وصل سریع جریان را فراهم می کنند و باعث افزایش ایمنی و کاهش خطرات احتمالی می شوند

2.کاربردهای خانگی

شیرهای برقی در سیستم های خانگی نیز بسیار کاربردی هستند ماشین لباسشویی و ظرفشویی از شیر برقی برای ورود و قطع جریان آب استفاده می کنند سیستم های آبیاری خودکار و هوشمند باغچه و گلخانه ها با شیر برقی کنترل می شوند در سیستم های گرمایشی مرکزی و پکیج های خانگی شیر برقی جریان آب را بین رادیاتورها یا مبدل ها تنظیم می کند

3.کاربردهای ساختمانی و تأسیساتی

در ساختمان ها شیرهای برقی در خطوط آب سرد و گرم، سیستم های تهویه مطبوع و گرمایش از کف به کار می روند این شیرها امکان کنترل اتوماتیک جریان را فراهم می کنند و از اتلاف انرژی جلوگیری می کنند همچنین در سیستم های اطفای حریق از شیر برقی برای کنترل مسیر آب استفاده می شود

4.مزایای کاربردی

استفاده از شیر برقی باعث کاهش نیاز به نیروی انسانی، افزایش دقت و سرعت در کنترل جریان، صرفه جویی در انرژی و کاهش خطرات ناشی از نشت یا جریان غیرمجاز سیال می شود این شیرها امکان ترکیب با سیستم های هوشمند و اتوماسیون را دارند و می توانند بخشی از شبکه های کنترل پیشرفته صنعتی و خانگی باشند

 مزایا و معایب شیر برقی

شیرهای برقی به دلیل ساختار ساده و عملکرد سریع در صنایع و مصارف خانگی محبوب هستند با این حال هر تکنولوژی نقاط قوت و محدودیت های خاص خود را دارد آگاهی از مزایا و معایب به انتخاب درست و نگهداری بهتر شیر کمک می کند

مزایا:

• سرعت عملکرد بالا:
  شیر برقی قادر است در کسری از ثانیه مسیر جریان را باز یا بسته کند
• دقت کنترل:
  امکان تنظیم دقیق جریان سیال در سیستم های صنعتی و خانگی
• قابلیت اتوماسیون:
  امکان اتصال به سیستم های کنترل خودکار و هوشمند
• صرفه جویی در نیروی انسانی:
  نیاز به کنترل دستی کاهش می یابد
• تنوع کاربرد:
  مناسب برای آب هوا گاز بخار و روغن
• نصب و نگهداری ساده:
  ساختار قابل فهم و قطعات قابل تعویض
• افزایش ایمنی:
  جلوگیری از نشت سیال و کنترل دقیق فشار

 معایب:

• محدودیت فشار: برخی مدل ها برای فشارهای بالا مناسب نیستند
• حساسیت به کیفیت برق: نوسان یا قطع جریان می تواند باعث خرابی بوبین شود
• حساسیت به ذرات و رسوب: در صورت ورود ذرات به مسیر جریان عملکرد شیر مختل می شود
• هزینه اولیه بالاتر: نسبت به شیرهای مکانیکی ساده قیمت بیشتری دارند
• نیاز به نگهداری دوره ای: برای حفظ عملکرد باید قطعات داخلی و دیافراگم بررسی شوند

شناخت مزایا و معایب شیر برقی کمک می کند تا کاربر بتواند مناسب ترین مدل را برای سیستم خود انتخاب کند و طول عمر و کارایی شیر را به حداکثر برساند

نکات انتخاب و نگهداری شیر برقی

انتخاب صحیح شیر برقی و نگهداری درست آن نقش حیاتی در عملکرد سیستم و افزایش طول عمر شیر دارد رعایت نکات فنی و عملیاتی به کاهش خرابی و صرفه جویی در هزینه ها کمک می کند

نکات انتخاب شیر برقی

• تعیین نوع سیال:
  قبل از خرید شیر برقی باید نوع سیال مشخص شود تا جنس بدنه و دیافراگم متناسب انتخاب شود
• بررسی فشار کاری و دما:
  شیر باید فشار و دمای کاری سیستم را تحمل کند
• انتخاب نوع عملکرد:
  نرمال باز یا نرمال بسته متناسب با نیاز سیستم
• تعیین ولتاژ و نوع منبع تغذیه:
  DC یا AC و ولتاژ مناسب انتخاب شود
• تعداد راه ها و ساختار بدنه:
  بر اساس مسیر جریان و حجم سیال تعیین گردد
• سرعت پاسخ دهی:
  برای سیستم های حساس شیر با زمان واکنش کوتاه انتخاب شود
• برند و کیفیت قطعات:
  بوبین، دیافراگم و بدنه باید از مواد مرغوب باشند

نکات نگهداری شیر برقی

بررسی دوره ای بوبین و اتصالات الکتریکی برای اطمینان از عملکرد صحیح

تمیز کردن مسیر جریان و فیلترها برای جلوگیری از گرفتگی

بررسی دیافراگم و فنر برای اطمینان از باز و بسته شدن کامل مسیر

محافظت در برابر رطوبت و محیط خورنده برای افزایش عمر بدنه و قطعات

نصب شیر در موقعیت مناسب و مطابق دستورالعمل کارخانه

جلوگیری از اعمال فشار یا جریان بیش از حد بر شیر

رعایت این نکات باعث می شود شیر برقی بدون مشکل کار کند و عمر مفید آن افزایش یابد همچنین بهره وری سیستم و ایمنی کاربران حفظ می شود

 جمع بندی و نتیجه گیری

شیرهای برقی یکی از اجزای حیاتی در سیستم های صنعتی و خانگی هستند آنها امکان کنترل دقیق و خودکار جریان سیالات را فراهم می کنند و باعث افزایش ایمنی، کاهش مصرف انرژی و بهبود کارایی سیستم می شوند شناخت انواع شیر برقی، جنس بدنه، ولتاژ تغذیه، تعداد راه ها و وضعیت عملکرد به کاربر کمک می کند بهترین گزینه را برای نیاز خود انتخاب کند

استفاده از شیر برقی مناسب علاوه بر کاهش نیاز به نیروی انسانی باعث افزایش دقت و سرعت عملکرد سیستم می شود انتخاب نادرست یا نگهداری ضعیف می تواند عمر شیر را کاهش دهد و عملکرد سیستم را مختل کند بنابراین رعایت نکات فنی و عملیاتی اهمیت زیادی دارد

شیرهای برقی در صنایع مختلف از خطوط تولید مواد غذایی و دارویی تا سیستم های تهویه، گرمایش و آبیاری خانگی کاربرد دارند آنها با سرعت بالا، دقت کنترل و قابلیت اتصال به سیستم های اتوماسیون یک ابزار کارآمد برای مدیریت جریان سیالات هستند



در نهایت انتخاب صحیح، نصب استاندارد و نگهداری مناسب شیر برقی تضمین می کند که سیستم ها با بیشترین کارایی و حداقل خرابی عمل کنند و مزایای اقتصادی و عملیاتی شیر برقی به حداکثر برسد
